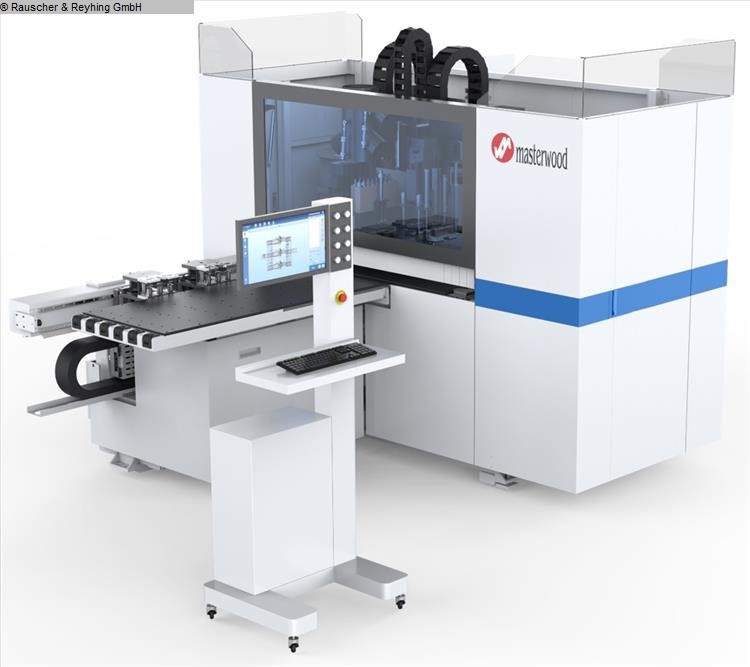

MASTERWOOD TF 600 KT

XXXXXXXXXXXXX
VORFÜHRBEREITE AUSSTELLUNGSMASCHINE MNr.MAST0418
XXXXXXXXXXXXX

Kurzbeschreibung:
6 Seiten Bearbeitung: links, rechts, vorne, hinten, oben, unten
Aggregate:
oberer Bohrkopf mit folgender Bestückung:
- 12 vertikale Bohrspindeln (8 in X-Richtung / 4 in Y-Richtung)
- 2 horizontale Doppel-Bohrspindeln (2+2 in X-Richtung)
- 2 horizontale Bohrspindeln (in Y-Richtung)
Nutsägeblatt d= 120 mm, in X-Richtung (von 50 – 800 mm in
Y-Richtung einsetzbar)
Fräsaggregat oben mit: 5,5 kW Motor und 5-Positionen-Werkzeugwechsler
Werkzeugaufnahme: SK 30
Bohrkopf unten mit:
- 9 vertikale Bohrspindeln (3 x 3 in X-Y Richtung)
Fräsaggregat unten mit: 3,5 kW Motor

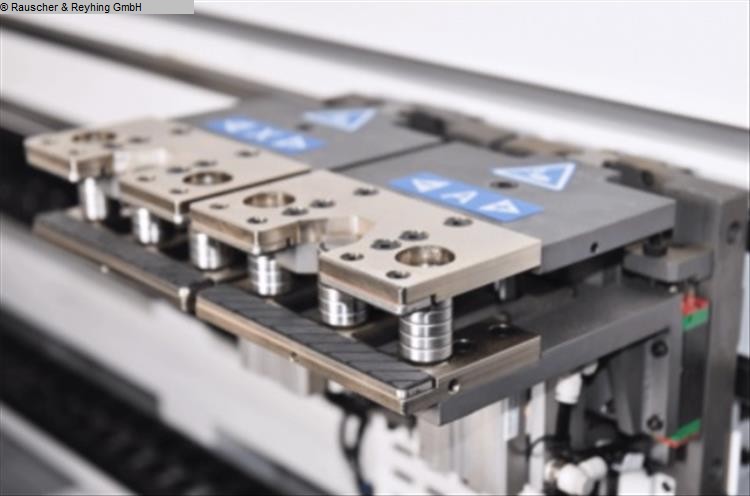

Linearführungen mit doppelter Greifzange für Transport
der Plattenwerkstoffe in X-Richtung.
Automatische Vermessung des Werkstückes in X, Y und Z.
Seitliche und obere Werkstückandruckvorrichtung.

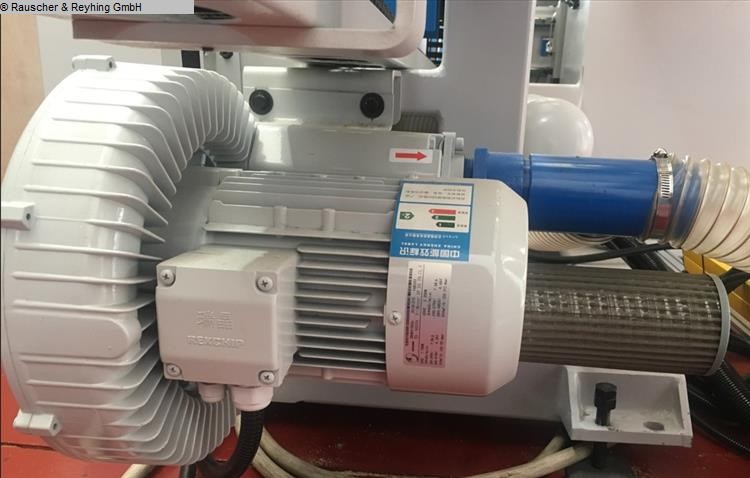

Luftkissentisch im Ein- und Auslauf einschl. Ventilator
Intelligenter Arbeitstisch mit horizontaler und vertikaler
Bewegung.
Masterwork Software, einsetzbar mit verschiedenen
Formaten wie XML, mpr, etc.
PC Steuerung und Barcode Scanner.
Schnittstelle für ERP/MES System, Import DXF, MPR, XML,
bbp Formate
Technische Daten:
Achsen:
X-Achse: Max. Werkstücklänge: unbegrenzt
Min. Werkstücklänge: 70mm*
Verfahr-Geschwindigkeit: 0-25 m/min.
Y-Achse: Max. Werkstückbreite: 1.000mm
Min. Werkstückbreite: 35mm*
Verfahr-Geschwindigkeit: 0-90 m/min.
* in der 5 Seiten Bearbeitung
Z-Achse: Max. Werkstückstärke: 60mm
Min. Werkstückstärke: 9mm
Verfahr-Geschwindigkeit: 0-50 m/min.
Die minimalen und maximalen Werkstückgrößen sind
abhängig vom Gewicht und auch vom Verhältnis Länge
zu Breite!

Weitere Daten:
Druckluft: 6 bar
max. Luftverbrauch: 450 L/min.
Maschinenabmessung: ca. 4.260 x 2.660* x 2.190 mm (L x B x H)
* mit geschlossener Tür
Gewicht: 2.800 kg
Absaugstutzen: 1 x 200 mm, 1 x 100 mm
benötigte Absaugleistung: 4.200 m³/h bei 30 m/sec.

Werkzeugbestückung, bestehend aus:
11 Stück 5 mm VHM Hochleistungsbohrer
6 Stück 8 mm HW Longlifebohrer
8 Stück 10 mm HW Longlifebohrer
2 Stück 15 mm HW Longlifebohrer
1 Stück 20 mm HW Longlifebohrer
2 Stück 35 mm HW Longlifebohrer
1 HW Nutsägeblatt in 4mm oder 5mm
2 DIA-Fräser 8 mm
1 DIA-Fräser 12mm
3 Stück Spannzangenfutter inklusive Spannzangen

inkl.Werkzeugpaket Bohrer, Fräser und Nutsäge

inkl. Lamello CLAMEX Werkzeugpaket
bestehend aus:
Software-Makro
2 HSK Aufnahmen
DIA Scheibennutfräser
DIA Schaftfräser
Preis 1500 Euro zzgl. Mwst

inkl. Fracht, Aufstellung, Einweisung

Optionen:
Fräsaggregat ausgelegt für Türenbearbeitung
für Masterwood TF 600 KT / 236010FSCN1629
kompl. einschl.:
spezieller Werkzeugwechselplatz im Werkzeugwechsler,
Winkelgetriebe für die Aufnahme eines Schlosskastenfräsers,
Makro für Schlosskasten
Schlosskastenfräser VHM, Z = 3, d = 16 mm
Preis 5000 Euro zzgl. Mwst
